EM GP2 자동 낙하 동결기
EM GP 자동 낙하 동결기의 업데이트 버전은 Leica Microsystems의 모토인 '사용자와 함께, 사용자를 위해'를 기반으로 성능과 유연성을 실용적으로 결합한 제품입니다.
EM GP2는 자동 블로팅으로 초과한 유체를 제거한 후 전자현미경 그리드에 펼쳐져 있는 유체나 극도로 얇은 시료를 액체 에탄으로 낙하 동결시킵니다.
동결 전에 시료는 +4°C ~ +60°C와 실내 습도 99%까지 범위에서 조절 가능한 온도 및 습도 제어식 환경 챔버에 유지됩니다.

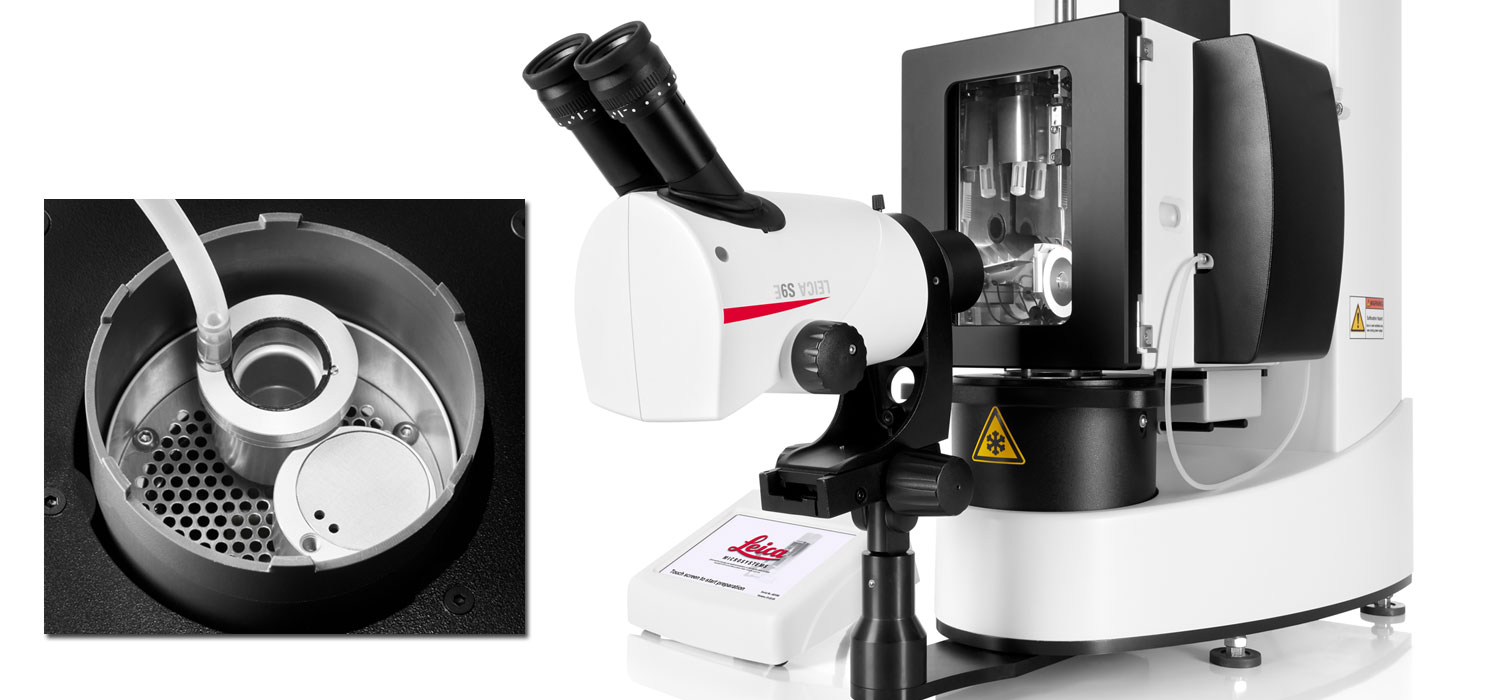

사용자 안전
단일 입자 분석과 cryo-tomography를 위한 안전하고 재현 가능한 전처리

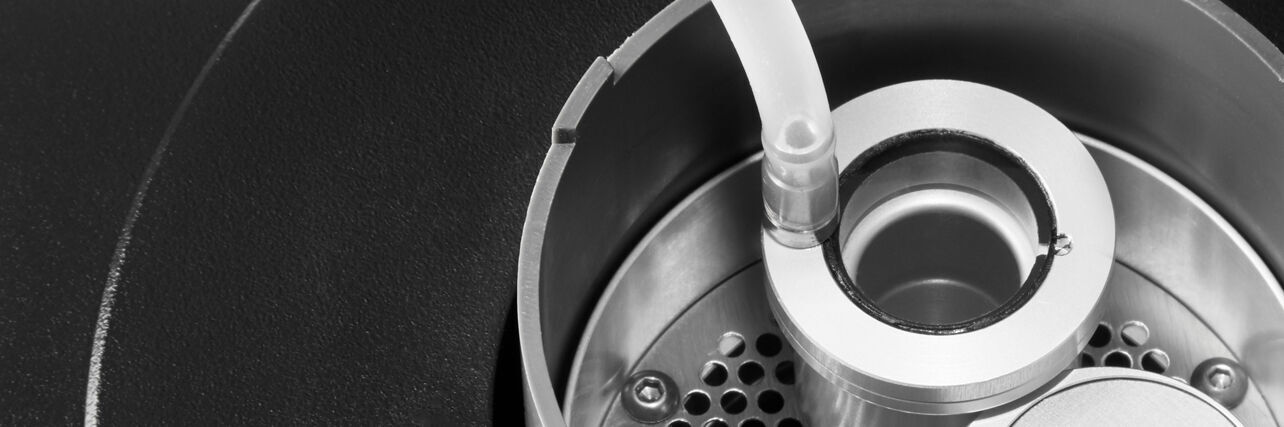

- 쉽고 안전한 이차 냉각 충전을 위한 특수한 고속 응축 액화기 상단(liquiefier head)
- 고정된 이차 냉각제 위치, 환경 챔버 이동만 가능
시료 안전성
- 건조한 질소 가스 흐름 환경
- 사전에 냉각된 그리드 박스가 있는 운반 용기를 이용한 액체상에서의 시료 보관과 운반

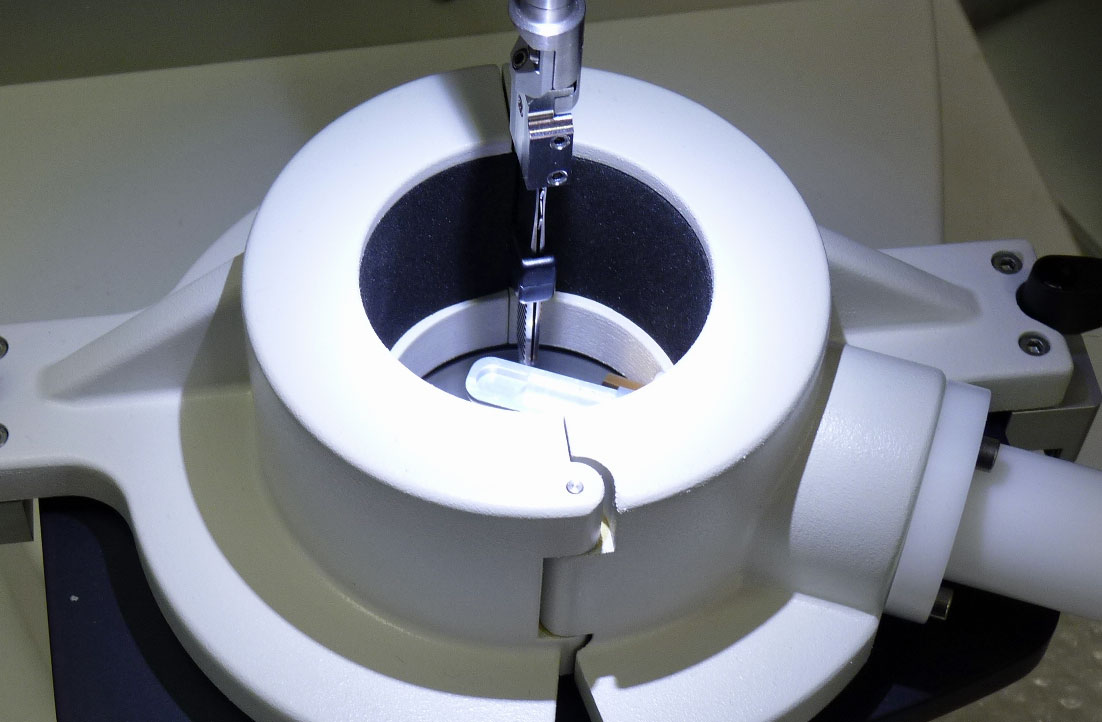

- 자동 낙하 동결기 EM GP2에서 다른 cryo TEM으로 최적화되고 안전한 시료 운반을 위한 맞춤형 어댑터
액상이나 얇은 시료 전처리
수용액과 무기 용매의 생물학적 현탁액과 산업 에멀젼을 포함하는 Cryo-TEM을 위한 유리화된(vitrified) 얇은 시료들을 준비하기 위해서 맨 그리드 기법 (bare grid technique)가 사용됩니다.

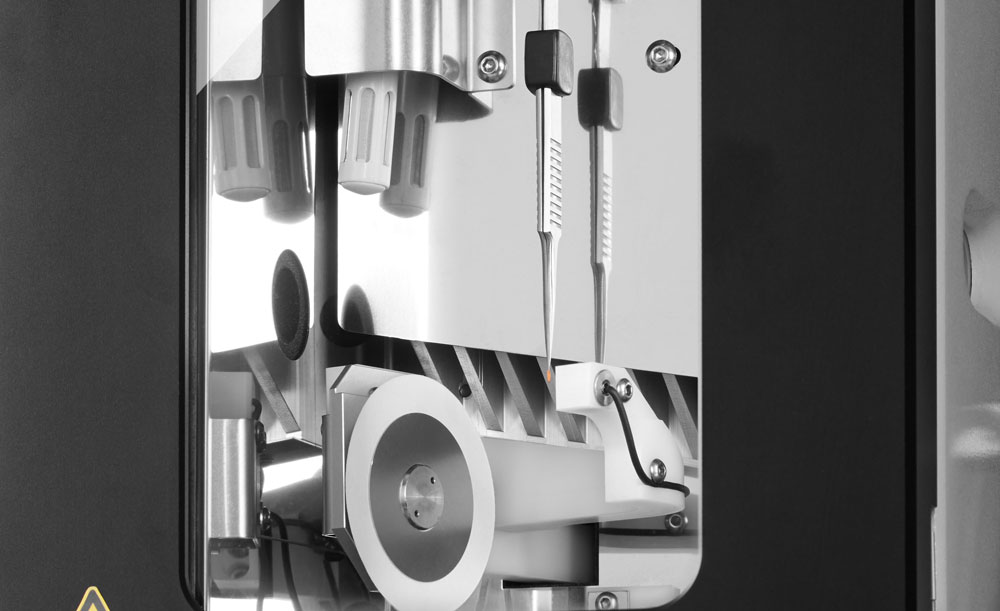

재현성
EM GP2 자동 낙하 동결기를 이용한 재현 가능하고 안전하게 그리드를 동결
- 센서 블로팅은 완벽한 이미징 결과를 위해서 그리드 표면에 균등하게 분산되게 합니다.
- 이차 냉각제의 온도 안정성
- 온도와 습도 제어식 환경 챔버
몇 분 안에 재현 가능한 결과 제공
현미경 사진 A와 B는 구멍들이 있는 탄소 막에서 20000배 (A) 및 39000배 (B) 명목상 배율에서 얻은 미세소관의 이미지를 보여줍니다. 얼음은 외부에서 들어온 오염이 없고, 프로토필라멘트(protofilaments)와 개별 튜불린(tubulin) 소 단위(subunit)가 미세소관(microtubules)의 길이를 따라 명확하게 보입니다.
제공: Dr. Guenter Resch, Nexperion e.U. - Solutions for Electron Microscopy; Dr. Thomas Heuser and Marlene Brandstetter, Vienna, Biocenter Core Facilities GmbH

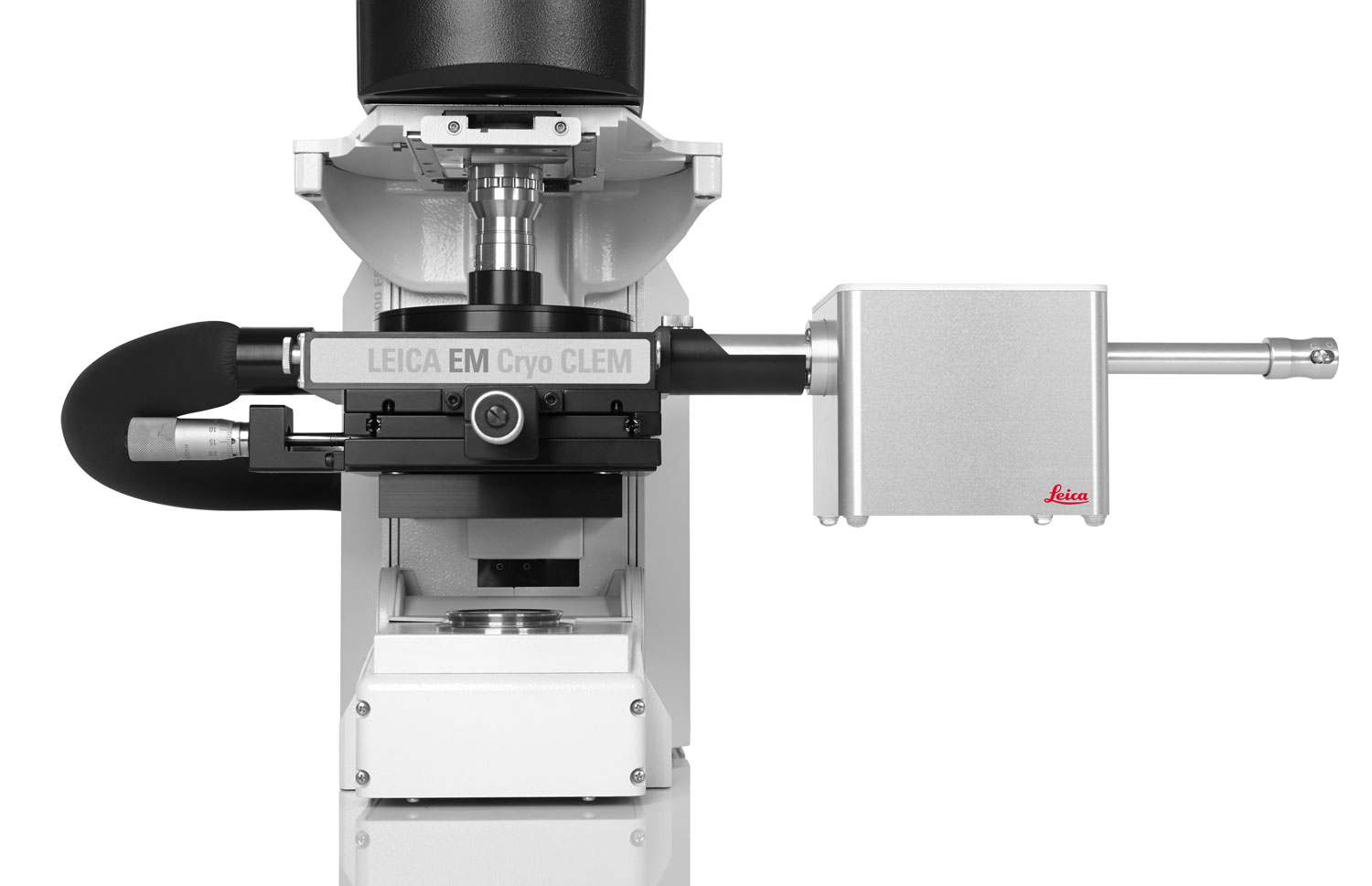

연결성
언제 어디서나 연결되는 것은 오늘날 당연한 것으로 여겨집니다.
이에 따라 Leica Microsystems는 전체 작업 흐름 과정 동안에 시료들이 보호될 수 있게 하기 위해서 전자현미경 시료 전처리를 위한 시스템들을 연결하기 시작했습니다.
유연성
사용자의 필요에 따라서 자동 낙하 동결기 EM GP2는 다른 블로팅 타입과 파라미터들을 이용해서 개별적으로 구성될 수 있습니다:
- 센서 제어식 블로팅
- 자동 또는 수동 단일, 이중 및 다중 블로팅
- 환경 파라미터 – 온도와 습도
- 블로팅 파라미터 – Pre-Blot, Blot, Post-Blot 시간, Blot 과 운반 위치
