DM4 P, DM2700 P & DM750 P Microscopios verticales de polarización
Si desea estudiar estructuras cristalinas, la mejor opción es la microscopía de polarización. Ya se trate de minerales, plásticos y polímeros, fármacos y productos farmacéuticos o pigmentos y cemento, con nuestros microscopios de polarización verá lo que más le interesa en su trabajo de investigación o como responsable de control de calidad.
Resultados óptimos
Para conseguir sus objetivos con la polarización, necesita ciertos componentes; estos son los más importantes:
- Una óptica sin tensiones para garantizar que la birrefringencia que se observa proviene de la muestra, no de la óptica.
- La iluminación LED resulta clave, porque ilumina las muestras de forma homogénea y con una temperatura de color constante.
- Los polarizadores hacen que la birrefringencia sea visible y la platina giratoria permite alinear la muestra y el eje óptico.
- Asimismo, necesita una lente Bertrand para la observación conoscópica del eje óptico y compensadores para las tareas de medición.
Obtenga más información acerca de la microscopía de polarización en Science Lab.
Que se haga la luz
Con la iluminación LED ahorrará dinero de diversas formas: consume menos energía que la iluminación halógena y, gracias a su vida útil de hasta 25 000 horas, no requiere cambios, por lo que no hay periodos de inactividad del instrumento. Otras ventajas:
- La luz de LED ilumina las muestras de forma homogénea y con una temperatura de color constante para ofrecerle una imagen realista de las mismas.
- La intensidad de la iluminación LED se ajusta rápidamente para trabajar sin interrupciones.
- Los LED no requieren filtro de luz diurna, ya que la luz que emiten tiene una temperatura constante de 4500 K.
- Los LED generan poco calor, por lo que no se necesitan ventiladores para la refrigeración.
- Con los LED no oirá el ruido de los ventiladores para la refrigeración, que puede distraerle mientras trabaja.
Lo mejor de cada iluminación
El Leica DM4 P puede configurarse con iluminación LED únicamente para diascopía o episcopía, o con LED para ambas opciones a la vez.
- La episcopía es imprescindible para los usuarios que realizan mediciones de reflectividad, como por ejemplo en la observación de menas o de carbón.
- La diascopía es necesaria en las mediciones de birrefringencia, como por ejemplo en la inspección de secciones geológicas finas, láminas de polímero o fármacos.
- En aplicaciones específicas como la investigación geológica, se necesitan ambos tipos.
Cuando el microscopio cuenta tanto con episcopía como con diascopía, el objetivo asociado —es decir, con o sin corrección de cubre— debe usarse a partir de un aumento >10x.
El revólver será su mejor amigo
Obtenga información distinta de la muestra con distintos aumentos del revólver de 6 objetivos.
- Use el objetivo de vista general de 2.5x para identificar las macroestructuras de la muestra.
- Pase al aumento de 63x para la investigación detallada de las propiedades ópticas mediante conoscopía.
- Cambie al de 100x para observar las reacciones de fase a lo largo de los límites del grano.
Por cierto, el revólver le ofrece asistencia inteligente porque también está codificado.
Investigue las propiedades ópticas
La conoscopía se usa para la investigación de las figuras de interferencia. Tanto la forma como la modificación alcanzada mediante los compensadores ofrecen información sobre las propiedades ópticas del material que se investiga. Puede averiguar el número de ejes ópticos, los ángulos de estos y el carácter óptico del material.
Figura de interferencia uniáxica de una placa de calcita gruesa, perpendicular al eje óptico.
Figura de interferencia biáxica de un cristal de biotita fino en posición diagonal con luz polarizada circular. Puede identificarse fácilmente la posición del eje óptico.
El Leica DM4 P resulta perfecto para la conoscopía
- Los objetivos sin tensiones de gran aumento y apertura numérica alta son imprescindibles para esta aplicación.
- Use los objetivos especiales Leica de 63x que cumplan las máximas exigencias de la clase 5 de polarización para obtener resultados óptimos.
Images recorded with a DM4 P microscope using transmitted light, conoscopy, 63x N Plan objective, and polarizers
Tres sistemas distintos para la microscopía de polarización
Según la aplicación, puede elegir entre tres sistemas distintos para la microscopía de polarización
- El Leica DM4 P, totalmente codificado y parcialmente automatizado.
- El microscopio manual Leica DM2700 P.
- El microscopio educativo Leica DM750 P.
Su elección: Leica DM4 P
Flexible para adaptarse a la tarea, seguro y de fácil uso gracias a las funcionalidades codificadas para entornos de investigación, usuarios inexpertos o usuarios múltiples.
- Revólver codificado centrable de 6 posiciones.
- Gestión de la iluminación y el contraste para obtener resultados reproducibles.
- Conoscopía codificada con cambiador de aumentos de 1.6x.
- Iluminación LED.
- Indicación de estado.
- Platina giratoria 360° con y sin posición de retención de 45°.
- Óptica sin tensiones.
- Amplia gama de equipos de polarización.
- Compensadores fijos y variables conforme a la norma DIN 58879.

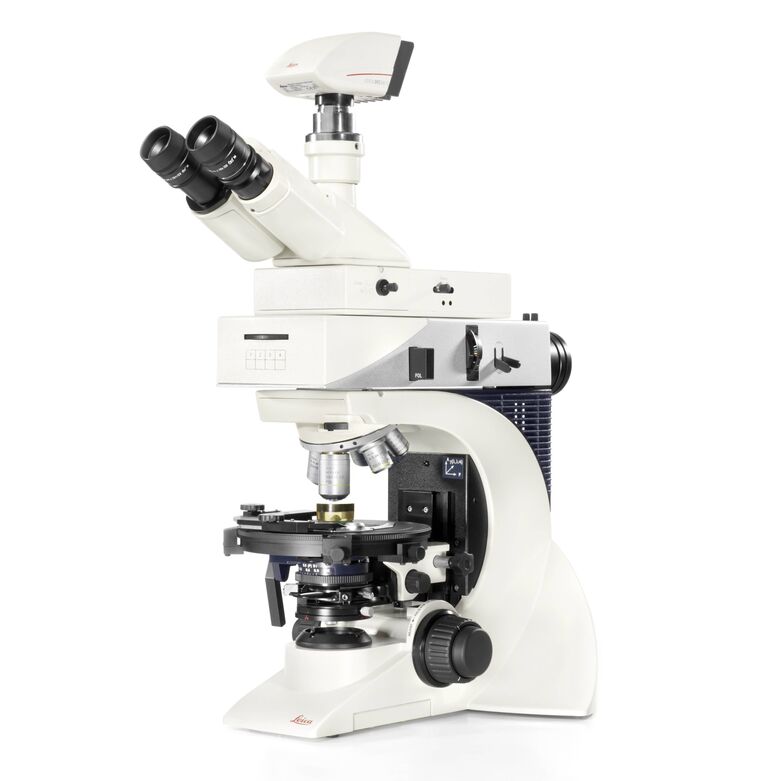

Su elección: Leica DM2700 P
Un estativo sólido y un uso intuitivo son las claves para realizar correctamente tareas rutinarias y avanzadas cada día.
- Gran modularidad.
- Iluminación UC-3D (3D de ultracontraste).
- Asistente del diafragma de codificación cromática.
- Revólver centrable de 5 posiciones.
- Mando de enfoque de 2 o 3 pasos.
- Parada de enfoque superior.
- Iluminación LED
- Amplia gama de módulos de conoscopía.
- Óptica sin tensiones.
- Platina giratoria 360° con y sin posición de retención de 45°.
- Amplia gama de equipos de polarización.
- Compensadores fijos y variables conforme a la norma DIN 58879.
Su elección: Leica DM750 P
Práctico, robusto y de uso ameno.
- Asa y enrollador de cable integrados para guardarlo cómodamente.
- Compartimentos de almacenamiento integrados para 2 compensadores y herramientas de centraje de objetivos para un acceso sencillo.
- Gran platina giratoria de 178 mm para ver sin dificultad las marcas de la misma.
- Marcas de la platina de grabado láser muy duraderas.
- Para girar la muestra en el centro, hay 4 posiciones del objetivo centrables de manera individual.
Totalmente a su servicio: Leica DM4 P
Si lo que desea es poder hacerlo todo en el campo de la microscopía de polarización, su opción es el Leica DM4 P.
Almacene y recupere la información con componentes codificados
- Al cambiar de objetivo, se recuperan los ajustes de intensidad de la iluminación y de apertura gracias a la función de control de intensidad de la iluminación y el gestor del contraste.
- Las imágenes capturadas se calibran siempre gracias al revólver codificado.
Identifique estructuras interesantes
- Gracias al amplio campo visual de 25 mm, obtendrá una vista general perfecta.
- A menudo, en lugar de la vista detallada, es un aumento inferior el que revela la información concreta que se necesita; por ejemplo, la deformación o zonado de estructuras mediante procesos de enfriamiento.
Gran flexibilidad: Leica DM2700 P
Si no necesita automatización total y máxima reproducibilidad, el Leica DM2700 P es el instrumento adecuado para usted. Aparte de la automatización, ofrece una flexibilidad parecida a la del Leica DM4 P.
- Obtenga información clara de la muestra gracias a los 5 objetivos que puede alojar el revólver centrable.
- Obtenga vistas generales amplias gracias al campo visual de 22 mm.
- Disfrute de un mejor contraste con la iluminación UC-3D (3D de ultracontraste) en la observación con episcopía.
La opción ganadora para enseñar: Leica DM750 P
En la enseñanza se necesita una herramienta robusta que los estudiantes puedan usar cada día. Para empezar a usarlo, solo hay que encenderlo; se puede decir que es la condición previa ideal para el aprendizaje efectivo.
- Observe los detalles de las muestras con los 4 objetivos.
- Use el campo visual de 20 mm para obtener vistas generales adecuadas.
- Disfrute de los detalles prácticos del instrumento: puede transportarlo fácilmente gracias al asa y guardar el cable dentro del instrumento.
