LAS X Materials Science Modules Software per metallografia e analisi dei materiali
Create un ambiente di imaging in microscopia professionale
Il software Leica Application Suite X (LAS X) è stato progettato guardando soprattutto alla facilità d'uso. Per questo riesce a guidare l'utilizzatore in ogni tipo di flusso di lavoro con un'interfaccia utente intuitiva e con una funzionalità di navigazione diretta. Le capacità che possiede LAS X possono essere esaltate con una serie di moduli e applicazioni di livello avanzato per formare un potente ambiente di imaging per microscopia. Ogni modulo di LAS X offre la flessibilità per personalizzare una soluzione in base alle esigenze dei singoli utenti.

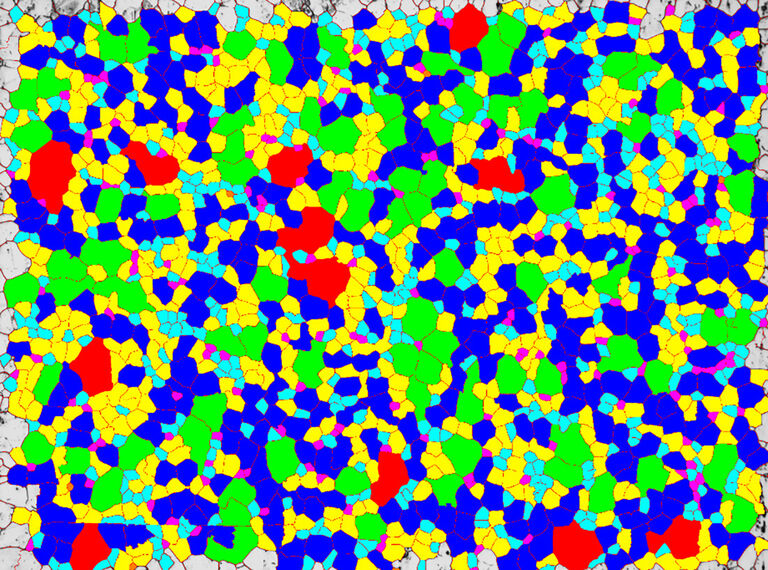

Software LAS X Grain Expert: precisione e riproducibilità a livello professionale nell'analisi di grani
Il modulo LAS X Grain Expert offre un ambiente di lavoro che consente agli utenti di eseguire rapidamente analisi strutturali di acciaio e altri materiali. È possibile studiare un elevato numero di tipi di strutture e campioni usando algoritmi di rilevamento dei bordi estremamente precisi.
Questo modulo software include i tradizionali metodi stereologici come l'intercetta lineare di Heyn, la planimetria di Jeffries e la procedura a 3 cerchi di Abrams. Questi metodi vengono applicati automaticamente per ottenere un calcolo diretto della dimensione del grano. Mente i metodi stereologici tradizionali subiscono un approccio unidimensionale per approssimare la dimensione dei grani, LAS X Grain Expert applica specifici algoritmi bidimensionali per misurare direttamente l'area del grano. Questo approccio ha dimostrato una precisione superiore rispetto ai metodi tradizionali non digitali. LAS X Grain Expert include molteplici standard internazionali per l'analisi della dimensione dei grani metallografici come ASTM E112, DIN/EN/ISO 643, GOST 5639 e JIS G0551. Standard derivati o correlati come, ad esempio, ASTM E1382 o ASTM E930, che si limitano a descrivere differenti approcci tecnici per l'analisi della dimensione dei grani vengono coperti dagli standard principali precedentemente indicati.
Software LAS X Phase Expert: precisione di rilevamento migliorata fino a 250 volte
Il modulo LAS X Phase Expert consente l'analisi avanzata di molteplici fasi e componenti di microstrutture. Questo modulo misura in modo automatico e preciso la percentuale di superficie di metalli, minerali e altri materiali.
Usando immagini a elevato numero di bit o immagini ad elevata gamma dinamica (HDR), gli algoritmi di rilevamento estremamente precisi, consentono l'identificazione di fasi che mostrano anche leggerissime differenze nelle immagini acquisite. Mentre nelle immagini tradizionali la profondità di bit della risoluzione di rilevamento è limitata a 256 livelli di intensità, LAS X Phase Expert consente di migliorare di oltre 250 volte la precisione di rilevamento. I risultati vengono generalmente calcolati come percentuale delle singole fasi nella microstruttura osservata. Oltre a questa tradizionale analisi delle fasi, il software fornisce anche ulteriori capacità di misura di oggetti, nonché la possibilità di valutare un'ampia gamma di altri parametri geometrici e morfologici.

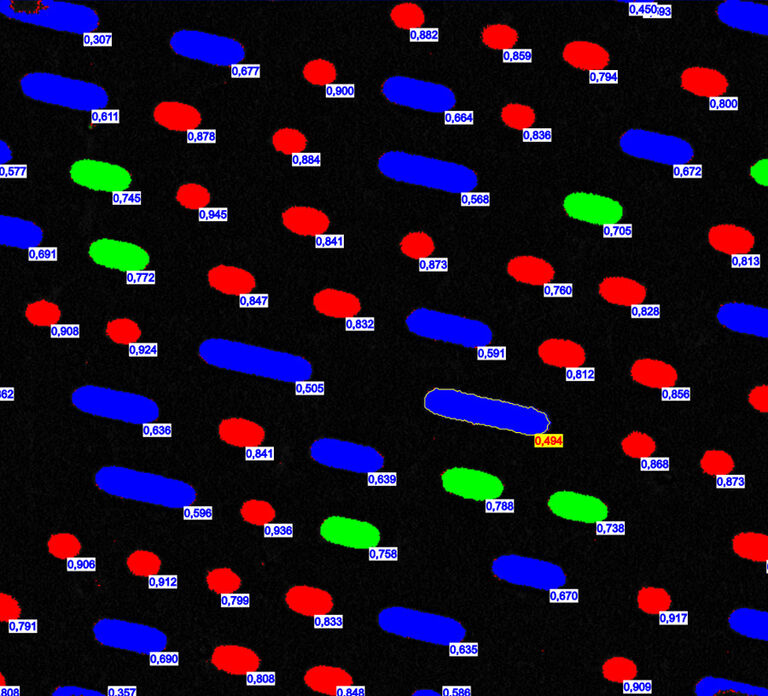

Software LAS X 2D Analysis: classificazione di campioni addestrabile per ogni esigenza specifica
Il modulo LAS X 2D Analysis è stato sviluppato appositamente per unire ad una misura precise di oggetti e superfici, un'estrema flessibilità, per assicurare così un'analisi automatica e configurata sulle specifiche esigenze di ogni utente. È possibile analizzare diversi oggetti e varie caratteristiche come, ad esempio, particelle, polveri, fibre, cavità, porosità e molte altre in base a proprietà geometriche e morfologiche, nonché proprietà fisiche come intensità o colore.
Gli oggetti identificati possono essere classificati in base ai parametri disponibili nel modulo LAS X 2D Analysis. Oltre ai metodi tradizionali, il software fornisce anche un classificatore programmabile che consente di creare parametri personalizzati. È sufficiente selezionare alcuni oggetti di una o più classi con un clic del mouse e il modulo 2D Analysis è in grado di determinare automaticamente tutti i parametri rilevanti. Dopo che sono stati impostati classificatori specifici, l'interazione dell'utente per le successive analisi viene ridotta al minimo. L'opzione LAS X Multichannel Analysis consente di rilevare e classificare oggetti in parallelo e rende disponibile una serie di operatori logici (AND, OR, XOR e così via) che consentono di combinare singoli risultati per ottenere molteplici nuove combinazioni di misure. Questa combinazione di potenti funzionalità di analisi rende i moduli LAS X 2D Analysis/Multichannel Analysis lo strumento ideale per molte operazioni da eseguire nel campo dei controlli di qualità e delle ricerca avanzata sui materiali.

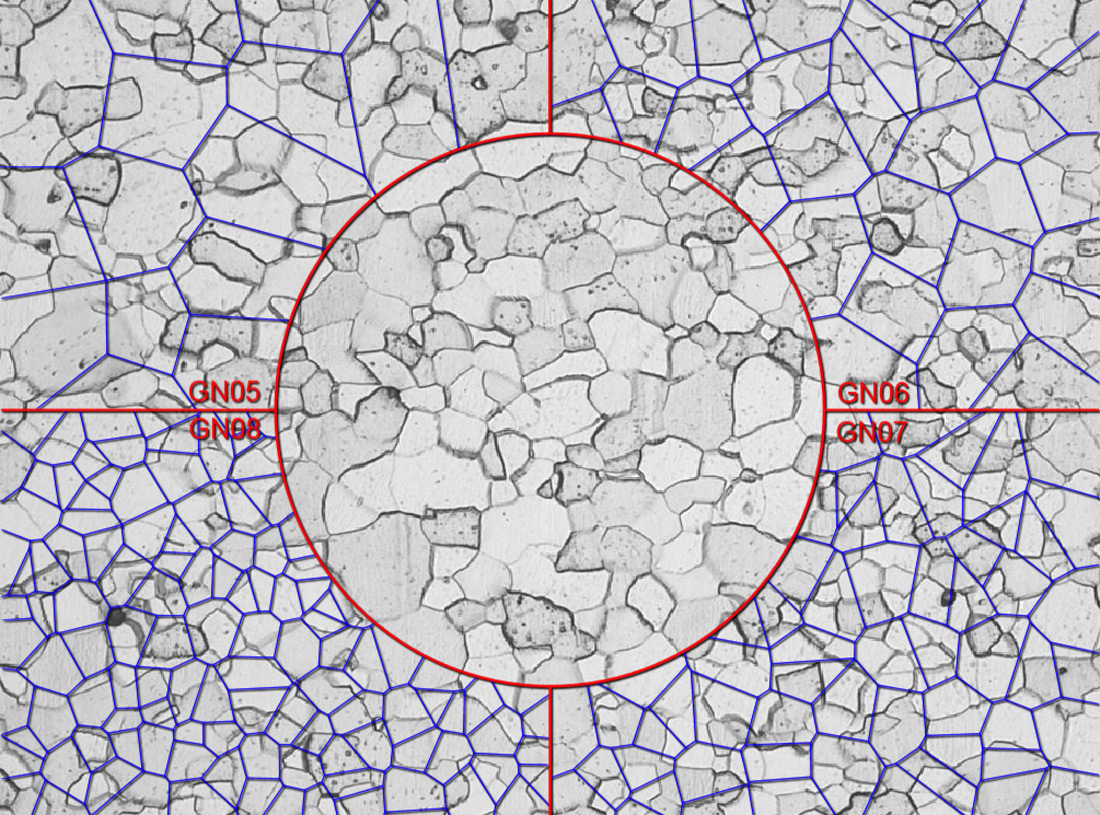

Software LAS X Reticule: elevata ergonomia grazie alla proiezione digitale
Per eseguire misure e confronti visivi , i tradizionali reticoli degli oculari possono causare affaticamento degli occhi dopo molte ore di utilizzo e produrre risultati poco accurati. I reticoli digitali offrono un significativo miglioramenti in termini di ergonomia e aiutano l'utente a mantenere una elevata precisione delle misure nel tempo. Per documentare le analisi eseguite con LAS X Reticule, l'utente può salvarle in forma di sovrapposizioni digitali nella relativa immagine o regione di interesse analizzata.
Un reticolo digitale proietta le caratteristiche di interesse direttamente sull'immagine visualizzata nel monitor. Il reticolo può essere cambiato con un semplice clic del mouse, senza la necessità di sostituire fisicamente i componenti ottici. Oltre a fornire un ambiente di lavoro più gradevole ed efficiente, il modulo LAS X Reticule offre anche un miglior rapporto costo/efficacia rispetto alle soluzioni tradizionali. Non è necessario acquistare singoli reticoli o combinazioni di oculari e reticoli. Questa applicazione fornisce oltre 50 file di reticolo digitale, incluse specifiche soluzioni per l'analisi delle fasi, l'analisi della dimensione dei grani e la valutazione delle inclusioni non metalliche basate su diversi standard internazionali. È possibile modificare i file dei reticoli digitali ed è anche possibile progettare file aggiuntivi usando un software di disegno open source.

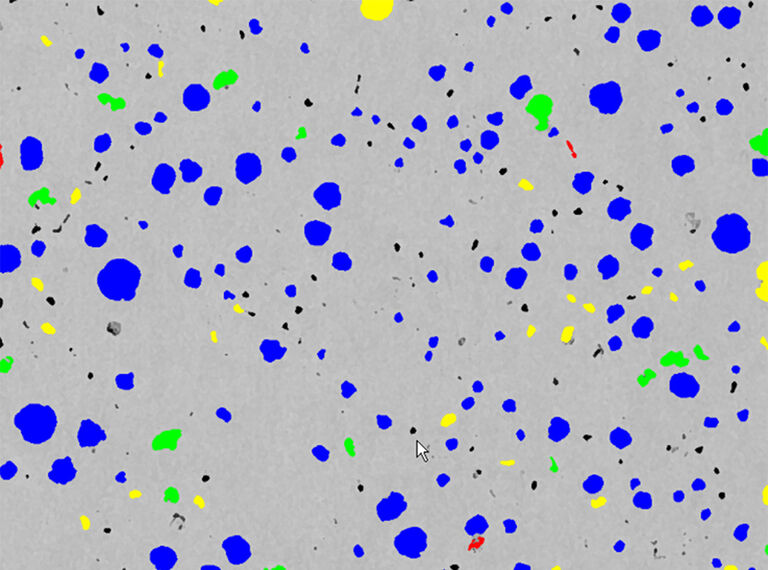

Software LAS X Cast Iron Expert: analisi della struttura della ghisa nodulare/duttile o compatta
Il modulo LAS X Cast Iron Expert offre un software per l'analisi veloce delle microstrutture di grafite nella ghisa che può essere, ad esempio, duttile/nodulare o compatta.
A differenza dei metodi tradizionali basati sul confronto, LAS X Cast Iron Expert consente di determinare automaticamente tipo, forma, dimensioni e distribuzione dei noduli di grafite. Le analisi eseguite con il modulo sono conformi alle procedure descritte in molteplici standard internazionali. Anche i risultati ottenuti possono essere espressi in base agli stessi standard internazionali (come ad esempio ASTM A247, ISO 945-2, JIS G 5502). Oltre ad analizzare i noduli di grafite sui campioni metallografici, il software aiuta anche a determinare il rapporto di ferrite/perlite. Utilizzando immagini ad elevato numero di bit o immagini HDR (a elevata gamma dinamica) e grazie a metodi di contrasto avanzati, gli algoritmi di rilevamento unici del modulo LAS X Cast Iron Expert consentono una rapida analisi in parallelo di grafite, ferrite e perlite. Questo software può anche essere usato per valutare un'ampia gamma di altri parametri geometrici e morfologic.

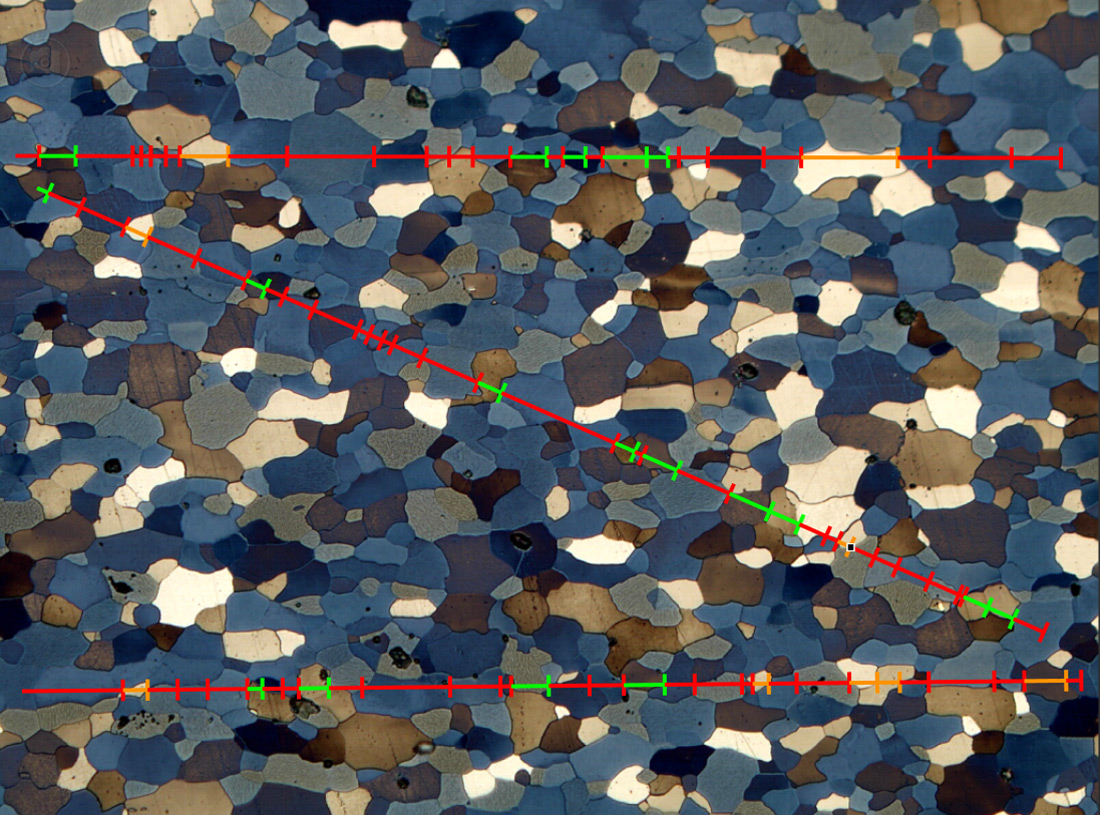

LAS X Metallography Toolbox: gamma di strumenti utilizzabili per l'analisi strutturale stereologica
Il modulo opzionale LAS X Metallography Toolbox migliora le funzionalità del modulo LAS X 2D Measurement fornendolo di una versatile gamma di strumenti per le analisi stereologiche di campioni metallografici/metallurgici. Inoltre può essere trasformato in uno strumento dedicato ad un'ampia gamma di applicazioni nel campo della metallografia e della scienza dei materiali.
Semplifica le attività manuali richieste per la misura dei parametri necessari come, ad esempio, distanze parallele, le intercette lineari o su circonferenze, il conteggio di punti o lo spessore di rivestimenti anche multistrato. È possibile sia assegnare singole classi alle misure sia eseguire analisi comparative dei parametri correlati. In tal modo è possibile generare risultati relativi ai componenti e specifici per ogni fase.
Modulo LAS X Decarburization Expert: analisi strutturale della riduzione del carbonio superficiale in acciai trattati termicamente
Il modulo LAS X Decarburization Expert è un modulo dedicato all'analisi della perdita di carbonio in seguito alla procedura di tempra nell'acciaio ad aria o termicamente. La riduzione del carbonio (o decarburazione) influenza le proprietà e, di conseguenza, la qualità dell'acciaio temperato. LAS X Decarburization Expert analizza la profondità funzionale di decarburazione, ovvero la profondità alla quale le originali proprietà del materiale restano inalterate.
Una selezione di filtri dedicati di preelaborazione dell'immagine può aiutare ulteriormente l'utente ad evitare gli artefatti che si possono generare durante la preparazione del campione. Algoritmi di analisi avanzati correlano automaticamente i parametri forniti per il materiale e le specifiche del prodotto e calcolano il risultato finale. Il software lavora in modalità completamente automatica ma l'operatore ha sempre la possibilità di interagire con esso. Il software LAS X Decarburization Expert rispetta molteplici standard internazionali usati per determinare la profondità di decarburazione dell'acciaio (ASTM 1077, DIN 50192, ISO/DIN/EN 3887, JIS G0558 e così via).
