EM ACE600 Revestidor por pulverização catódica
Prepare-se com confiança com as películas finas de baixa granularidade de que você precisa para a análise de microscopia eletrônica com o revestidor por pulverização catódica EM ACE600. Processos precisos e automatizados de revestimento por pulverização catódica e de carbono geram resultados reproduzíveis nos quais você pode confiar e permitem aumentar a saída de sua amostra a cada execução.
Sistema de revestimento de alto vácuo para uma ampla variedade de aplicações
Equipado com uma câmara de processo de metal configurável, o revestidor por pulverização catódica EM ACE600 é flexível e pode ser adaptado a uma ampla variedade de aplicações. Atinja suas metas de fluxo de trabalho e atenda às necessidades do seu laboratório executando até duas fontes diferentes em um único processo de preparação ou configure, até mesmo, o EM ACE600 para fluxos de trabalho criogênicos avançados.
O EM ACE600 torna a sua preparação de amostras de rotina simples e confiável e economiza um tempo valioso com a conveniência do carregamento frontal, processos de revestimento automatizados e baseados em recebimento, que podem ser iniciados por um único botão.
Se você precisa…
- Realizar a aquisição de imagens de alta resolução de amostras não condutoras planas ou estruturadas
- Melhorar o contraste de estruturas em escala nanométrica, como proteínas ou sequências de DNA
- Produzir camadas de suporte finas, mas fortes, para grades TEM ou
- Fornecer camadas de proteção para amostras sensíveis
- Expanda o sistema para aplicações criogênicas
… com o revestidor de carbono e pulverização catódica EM ACE600, você consegue.
Películas finas reproduzíveis e de alta qualidade com revestimento por pulverização catódica
Produza películas finamente revestidas por pulverização catódica de alta qualidade consistente em cada operação, com o sistema de revestimento de alto vácuo EM ACE600. Atenda às condições certas para as suas necessidades avançadas de revestimento e obtenha resultados reproduzíveis, graças ao processo automatizado de revestimento por pulverização catódica baseado em recebimento.
Realize análises SEM de alta ampliação até 200 kX e além, com um excelente vácuo de base de < 2 x 10 a 6 mbar e parâmetros de processo balanceado finos para uma variedade de alvos de pulverização catódica. Ajuste a distância da amostra e o ângulo de revestimento, de acordo com as necessidades da morfologia da amostra.
Para melhorar ainda mais os resultados de seu revestimento, você pode usar uma armadilha de Meissner para aumentar o vácuo para regime de 10 a 7 mbar e, em seguida, tentar pulverizar catodicamente alvos ou materiais de amostra sensíveis ao oxigênio.
Películas finas reproduzíveis e de alta qualidade com revestimento de carbono
Com o EM ACE600, você pode produzir películas de carbono de alta qualidade usando revestimento de fio de carbono, de haste de carbono ou evaporação por feixe eletrônico.
A evaporação de fio de carbono se tornou um método amplamente utilizado desde que
a Leica Microsystems desenvolveu a abordagem exclusiva de pulsação adaptativa implementada no EM ACE600. Ela pode produzir filmes precisos, robustos e amorfos com espessura subnanométrica, ao mesmo tempo em que minimiza o impacto do calor na amostra. Se você precisa de camadas de suporte TEM nanométricas, finas, fortes e limpas, revestimentos difusos (de proteção) ou amplas camadas homogêneas de carbono, o fio de carbono é a escolha certa.
Para aplicações dedicadas, como sombreamento rotativo, você pode usar o evaporador de feixe eletrônico. Sua pequena divergência de feixe é ideal para o revestimento de sombreamento para melhorar o contraste da borda de estruturas em escala nanométrica.
Películas de carbono ultrafinas
O revestimento de carbono tem várias aplicações para microscopia eletrônica. Ele precisa ser condutor, mas invisível ao feixe de elétrons e não deve ter estrutura granular.
Películas finas produzidas pelo fio de carbono EM ACE600 com pulsação adaptativa são precisas em espessura, fortes, condutivas e podem até serem retiradas para redução adicional de contaminação. Em última análise, tais películas fornecem:
- Alta transparência para elétrons
- Resistência adequada para suportar o bombardeio de elétrons
- Espessura uniforme, crucial para investigações analíticas, imagens quantitativas ou tomografia eletrônica
Adapte o EM ACE600 às suas necessidades
Execute mais de um processo em um único instrumento de revestimento sem quebrar o vácuo, graças à ampla câmara de processo de metal configurável do EM ACE600. Simultaneamente, combine um cabeçote de pulverização catódica com um evaporador avançado de linha de carbono ou escolha duas fontes de pulverização catódica, permitindo revestimentos metálicos multicamadas em um único processo de preparação.
- Produza películas finas uniformemente distribuídas em toda a platina de 100 mm, graças ao conceito otimizado de duas fontes com duas portas inclinadas e uma platina rotativa
- Escolha entre fontes robustas de revestimento de fio de carbono, feixe eletrônico e por pulverização catódica
- Equipe seu EM ACE600 com pulverização catódica de descarga incandescente
- Atualizável a qualquer momento no local
Mantenha o foco nas partes essenciais do seu processo de preparação
Certifique-se de que sua preparação de amostras de rotina seja feita pressionando um único botão com o revestidor de carbono e pulverização catódica EM ACE600. Fluxos de trabalho simples e confiáveis e procedimentos operacionais padrão convenientes permitem que você se concentre nas partes essenciais da preparação de amostras do EM. Você pode se concentrar em otimizar seu fluxo de trabalho e gastar menos tempo aprendendo a como operar o sistema ou treinar outras pessoas em como usá-lo.
- Carregamento e descarregamento seguros de amostras sensíveis pela porta frontal
- Uma interface de usuário baseada em fluxo de trabalho e acesso rápido a parâmetros relevantes orientam o caminho
- Fontes robustas e leves para um manuseio diário conveniente
Expanda para fluxos de trabalho criogênicos
Abra seu laboratório para uma linha completa de experimentos de microscopia eletrônica, revestindo suas amostras sob condições criogênicas. O revestidor de carbono e pulverização catódica EM ACE600 ajuda na preparação de amostras para pesquisa, como a análise estrutural de amostras biológicas em seu estado nativo e hidratado, realizando fraturação por congelamento e revestimento criogênico, seguido pela transferência de amostras criogênicas para o SEM, com a ajuda do sistema de transferência EM VCT500.
O EM ACE600 oferece:
- Uma interface para transferência criogênica de amostras
- Uma platina criogênica para revestimento sob condições criogênicas
- Um dispositivo básico de fraturação
Escolha a configuração ideal
Atenda às necessidades do seu trabalho diário no laboratório configurando seu revestidor de carbono e pulverização catódica EM ACE600.
Escolha entre uma ampla seleção de suportes de amostra e platinas, tais como a platina de três eixos com até três eixos motorizados ou a platina de resfriamento dedicada. Placas de platina de troca rápida tornam seu EM ACE600 uma ferramenta multifuncional.
Sombreamento rotativo - torne as estruturas em nanoescala visíveis
Configure seu EM ACE600 com uma definição de sombreamento rotativo de baixo ângulo (LARS) dedicado para que você possa adquirir imagens de estruturas em escala nanométrica, como proteínas ou sequências de DNA, no TEM. A fonte de feixe eletrônico do EM ACE600, juntamente com uma platina motorizada LARS, combina a diretiva de deposição de película fina de baixa exposição ao calor e impacto com uma geometria de platina otimizada para deposição de incidência em tiras. Quando os filamentos de DNA são revestidos com sombraemento em um pequeno ângulo com uma camada de platina de granularidade fina, uma camada de carbono é adicionada para estabilizar as estruturas frágeis para análise no TEM.
Escolha o fluxo de trabalho certo para o seu experimento
O EM ACE600 ajuda você a obter resultados de alta qualidade ao realizar experimentos biológicos e de ciência de materiais.
Os fluxos de trabalho variam desde a preparação de amostras TEM e SEM padrão até fluxos de trabalho 3D de tomografia seccionada, FIB SEM e muito mais. Para mais informações sobre soluções de fluxo de trabalho para
- pesquisa em ciências da vida, baixe o folheto de fluxo de trabalho
- pesquisa em ciência de materiais, baixe o folheto de fluxo de trabalho
Fluxo de trabalho SEM padrão
Investigue a arquitetura da superfície de amostras fixadas quimicamente com o fluxo de trabalho SEM padrão. Prepare suas amostras com o Processador de tecidos EM TP e seque-as objetivamente depois, no ponto crítico, com o EM CPD300. A etapa seguinte é revestir suas amostras com o EM ACE200 ou o EM ACE600, seguido pela captura de imagens no SEM.
Preparação de estado sólido SEM/LM - corte transversal de feixe de íons amplo
Esta técnica é mais comumente usada para amostras SEM em estado sólido, mas também pode ser aplicada para investigações LM. Quando a amostra tem um determinado alvo a ser exposto para observação, ela precisa ser bem cortada para obtenção da estrutura interna da parte de interesse. Em seguida, para amostras não condutoras, o revestimento é necessário para tornar a amostra adequada para observação SEM.
Preparação e transferência de amostras criogênicas SEM - corte transversal de feixe de íons amplo
Esse fluxo de trabalho de transferência criogênica é usado para amostras congeladas em alta pressão, incluindo material duro e quebradiço (por exemplo, argila com quartzo). A amostra deve ser mantida a uma temperatura de -150 °C durante todo o processo de preparação, desde o congelamento em alta pressão, até a pré-preparação mecânica usando a serra criogênica, seguida por uma etapa de trituração de feixe de íons e, finalmente, transferindo-a para o SEM de criogenia.

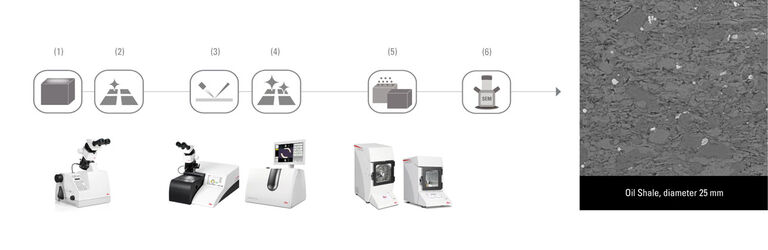

Preparação de estado sólido SEM/LM - polimento de feixe de íons amplo
Essa técnica é usada para amostras SEM ou LM de estado sólido amplo. Quando uma grande área (vários cm2) da amostra tem que ser investigada em um nível de qualidade mais alto (por exemplo, EBSD), a amostra é mecanicamente pré-preparada (acabamento tipo espelho) e finalmente preparada com o método de polimento de feixe de íons.
Fluxo de trabalho de tomografia 3D seccionada
Com esse fluxo de trabalho, você pode estudar a organização e a interação de estruturas biológicas em um volume 3D definido. O primeiro passo é processar suas amostras à temperatura ambiente, seguido pelo seccionamento em série semiespesso nas grades TEM. Após a etapa de coloração, prossiga com a aquisição de imagens TEM.
